自动消防水炮要根据说明书以及安装图纸作参考，并选用合规的连接线，正确安装。下面是水炮分别与配套设备的接线详解：

1. 自动消防水炮与电磁阀的接线

自动消防水炮自带线缆长约1.5米，其中3芯线缆为电源线：红色火线，黑色零线，黄色地线。双绞线为控制线，红色为正极，黑色为负极，与增设线缆对接时，各线头须焊接后分别绝缘包裹，并做好颜色记录。(本公司配备220V转12V直插式摄像头电源适配器,可与水炮电源线并联)

注意：由于水炮需360度旋转，电缆线必须预留足够长度，否则会损坏设备！

2. 自动消防水炮与现场控制箱的接线

自动消防水炮、电磁阀线缆分别接在图中对应位置；右侧开阀反馈接信号模块(输入模块）9、10号端子，信号总线接模块2、4号端子；远程控制线接左下角中控485位置，与远程手动控制盘自带线对接；本系统区域控制箱最多同时控制4台水炮，在控制多台时，应注意电磁阀序号与水炮炮号对应。

3. 自动消防水炮与末端试水装置的接线

探测器与电磁阀分别接在解码器对应位置；开泵信号接输入模具9、10号端子，信号总线接模块2、4号端子。

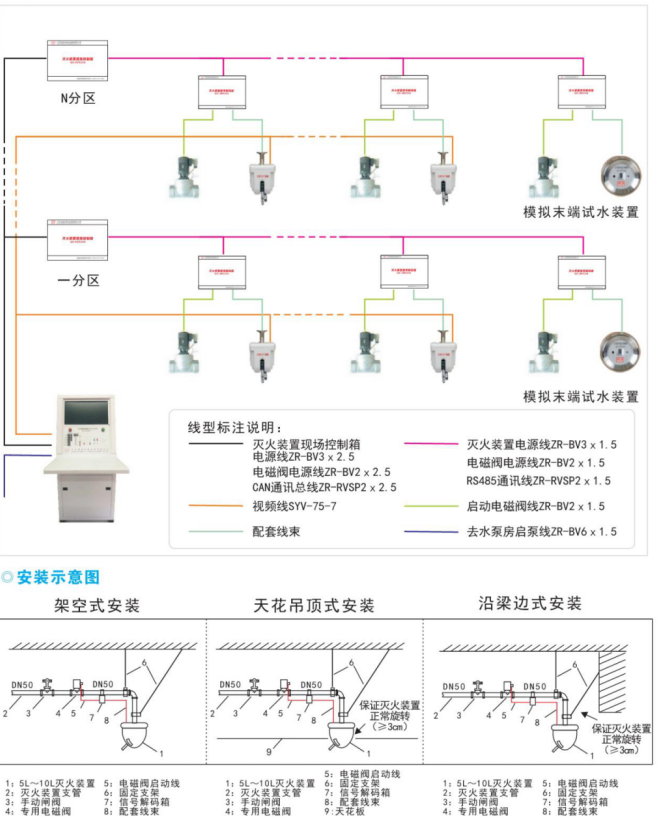

具体参考如下图：
