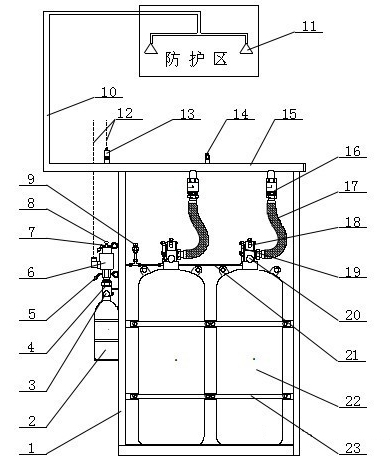

教你全面认识管网式七氟丙烷灭火系统的组成、结构、名称

1.灭火剂储瓶瓶组架             13.压力信号器

2.启动瓶                    14.安全阀

3.启动瓶压力表                15.集流管

4.启动瓶容器阀                16.液体单向阀

5.电磁驱动器保险销             17.高压软管

6.启动瓶电磁驱动器             18.灭火剂储瓶容器阀

7.机械应急启动保险销            19.机械应急启动手柄

8.机械应急启动按钮             20.灭火剂储瓶压力表

9.低泄高封阀                 21.启动管路

10.灭火剂输送管道              22.灭火剂储瓶

11.喷嘴                     23.储瓶抱箍

12.接火灾报警灭火控制器
